这属于docker与云原生的第二部分。

DevOps

DevOps是Development和Operation的组合词，这个属性位于开发工程师和运维测试工程师的交集。突出强调的是自动化流程，减少开发人员和运维的冲突，提高效率。

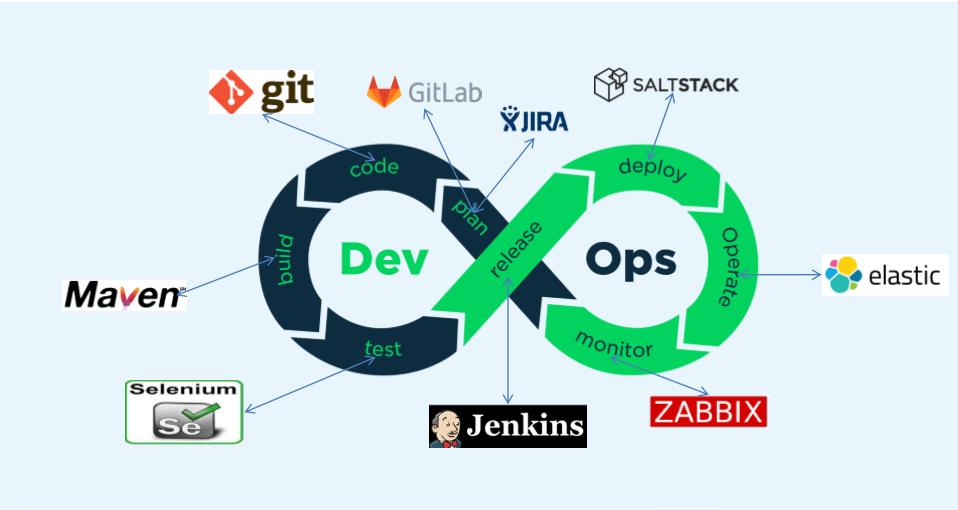

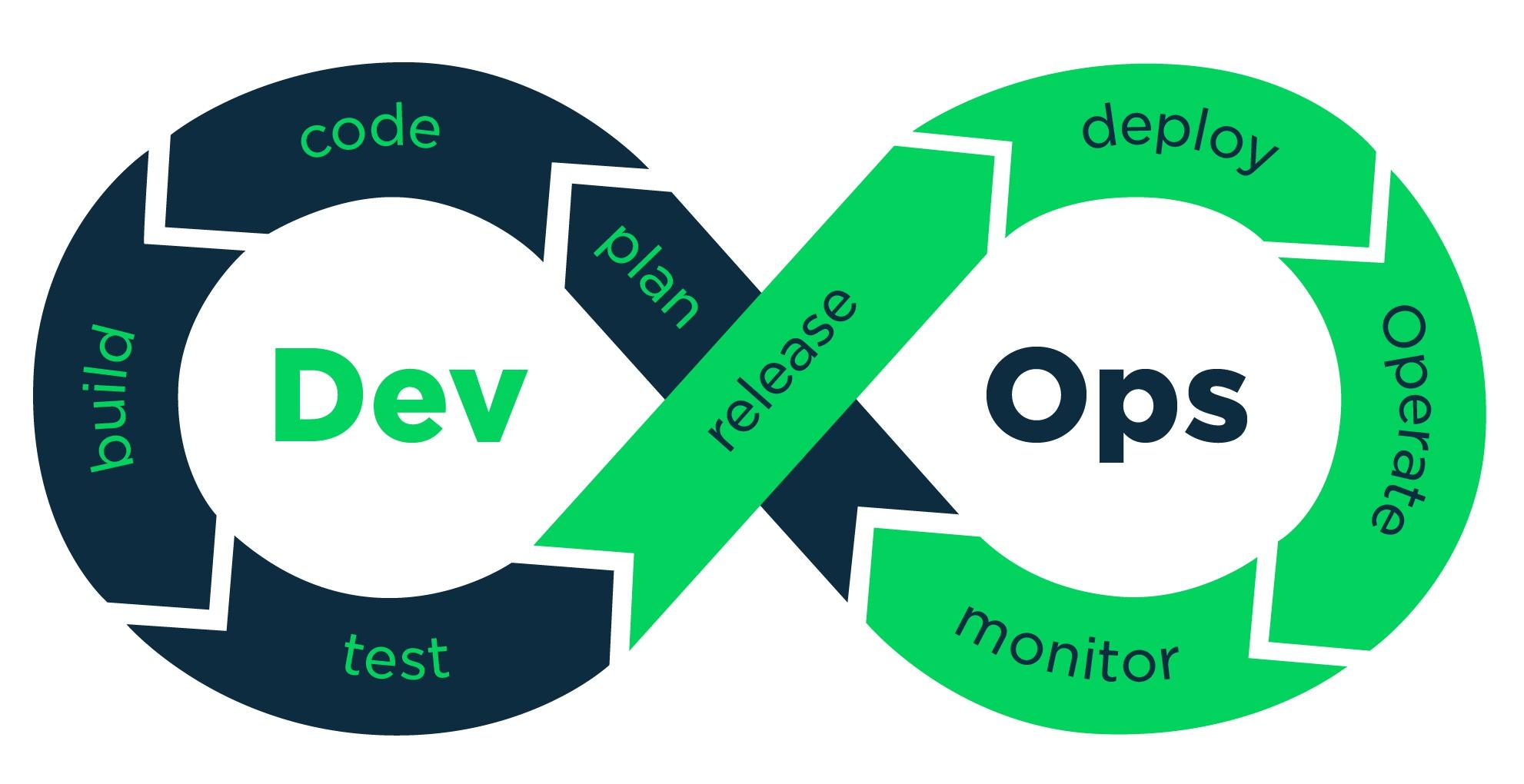

整个DevOps看是一个闭环：

这个闭环从计划开始，然后编码，构建，测试，发布，部署，运维，监控，如果出了bug或者新的需求再继续走这一套流程。

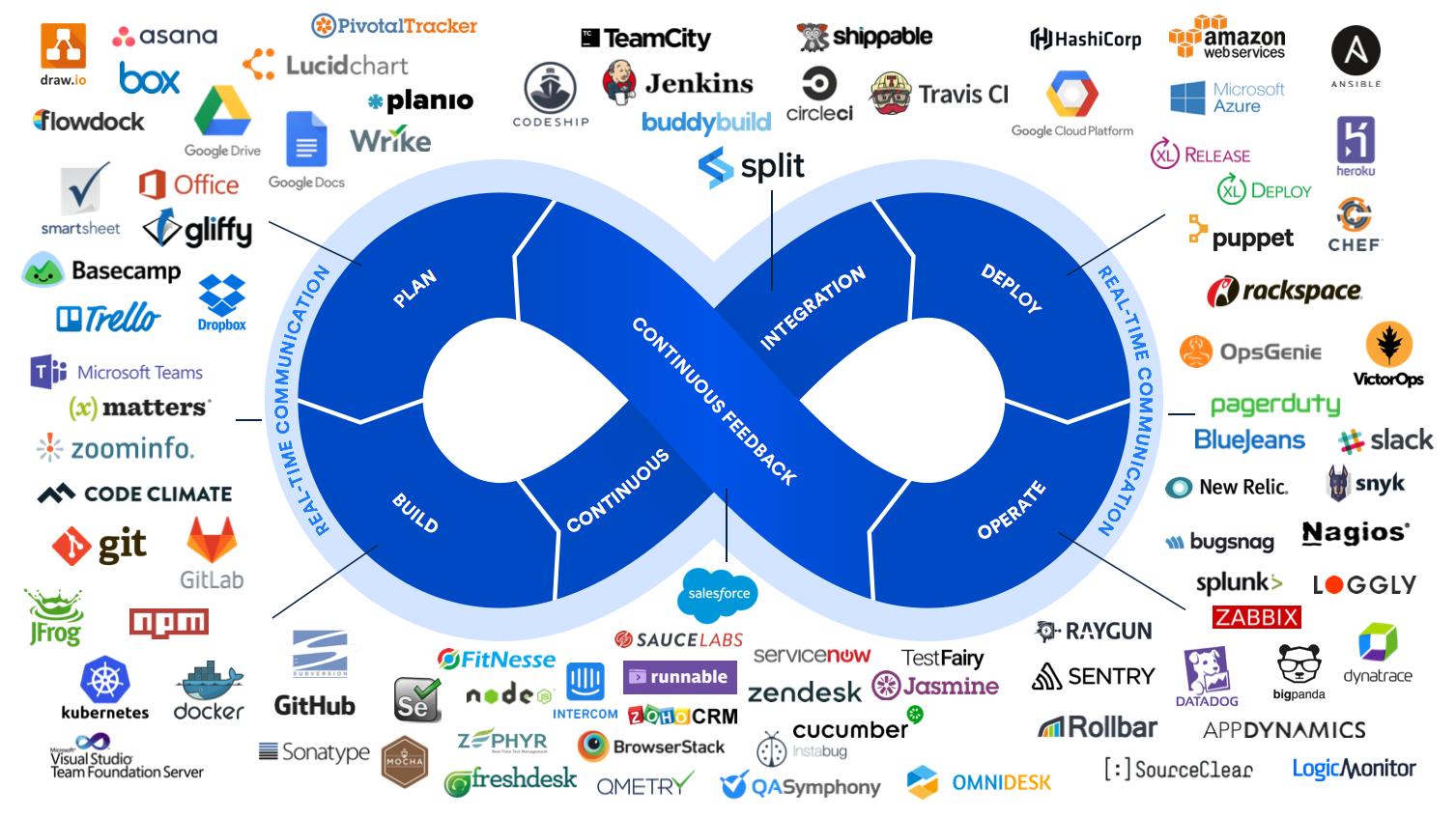

具体到各型企业时，也会具体到各个环节选取的具体开源工具，比如：

以上只是一套工具链的适配，随着场景及越来越丰富，多种多样的工具链组合也不断迭代。

CI/CD

CI是持续集成（Continuous Integration），CD是持续交付（Continuous Delivery）。

持续突出的是不间断的意思，两个异步线程不会太多干扰，又高度配合。

基本概念

属于敏捷开发，不断完善，然后灰度发布。

持续集成（Continuous Integration）

持续集成是指软件个人研发的部分向软件整体部分交付，频繁进行集成以便更快地发现 其中的错 误。“持续集成”源自于极限编程（XP），是 XP 最初的 12 种实践之一。

CI 需要具备这些：

• 全面的自动化测试。这是实践持续集成&持续部署的基础，同时，选择合适的 自动化测试工具也极 其重要；
• 灵活的基础设施。容器，虚拟机的存在让开发人员和 QA 人员不必再大费周 折；
• 版本控制工具。如 Git，CVS，SVN 等；
• 自动化的构建和软件发布流程的工具，如 Jenkins，flow.ci；
• 反馈机制。如构建/测试的失败，可以快速地反馈到相关负责人，以尽快解决达到一个更稳定的版本。

持续交付（Continuous Delivery）

持续交付在持续集成的基础上，将集成后的代码部署到更贴近真实运行环境的「类生产环境」 （production-like environments）中。持续交付优先于整个产品生命周期的软件部署，建立在高水平自 动化持续集成之上。

持续交付和持续集成的优点非常相似：

• 快速发布。能够应对业务需求，并更快地实现软件价值。
• 编码->测试->上线->交付的频繁迭代周期缩短，同时获得迅速反馈；
• 高质量的软件发布标准。整个交付过程标准化、可重复、可靠，
• 整个交付过程进度可视化，方便团队人员了解项目成熟度；
• 更先进的团队协作方式。从需求分析、产品的用户体验到交互 设计、开发、测试、运维等角色密 切协作，相比于传统的瀑布式软件团队，更少浪费。

持续部署（Continuous Deployment）

持续部署是指当交付的代码通过评审之后，自动部署到生产环境中。持续部署是持续交付的最高阶段。 这意味着，所有通过了一系列的自动化测试的改动都将自动部署到生产环境。它也可以被称 为“Continuous Release”。

“开发人员提交代码，持续集成服务器获取代码，执行单元测试，根据测试结果决定是否部署到预 演环境，如果成功部署到预演环境，进行整体验收测试，如果测试通过，自动部署到产品环境， 全程自动化高效运转。

持续部署主要好处是，可以相对独立地部署新的功能，并能快速地收集真实用户的反馈。

持续部署主要好处是，可以相对独立地部署新的功能，并能快速地收集真实用户的反馈。

最佳实践

许多企业是集成jira，k8s等架构的，我这里先从简单的做起，后面会应用整个k8s架构来应对多容器情况下Devops。

当然还有更简单的方法，比如IDEA连接远程docker部署的服务器，maven通过docker插件基于dockerfile直接打包成镜像一键部署。不仅如此IDEA还可以通过集成shell工具直接远程部署jar包，但是这些这个对我目前意义不大，不再详述。

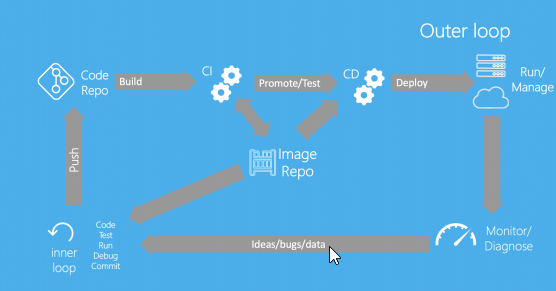

docker官方给的最佳实战参考图：

可以看出有内循环和外循环。

对此图简单解析：

• 内循环（开发要做的事情）：编码、测试、运行、debug、提交
• 代码推送到代码仓库（svn，git）【代码回滚】
• 进行CI过程（持续集成），万物皆可容器化。打包成一个Docker镜像
• 镜像推送到镜像仓库
• 测试
• 持续部署流程（CD），拿到之前的镜像，进行CD。怎么放到各种环境。uat、test、prod
• 外循环（）
  • 运行时监控
  • 生产环境的管理
  • 监控
  • 线上反馈到开发
• 再次来到内循环

以上是官方推荐的最佳实践，相当于是一种规范，具体落实看公司。

实践流程

当遇到新功能需求或者bug时，走上面一套流程。

1. 创建相应分支来做这个事情（开发功能）
2. 提交响应了需求的分支代码
3. 进入持续集成流程
   • 当前分支代码功能性自动化构建和测试
   • 自动工具推送这次提交
   • 自动化集成测试
   • 管理员确认此次功能是否发布到生产环境
4. 代码合并。
5. 进入持续部署流程
   • 构建、测试、发布......

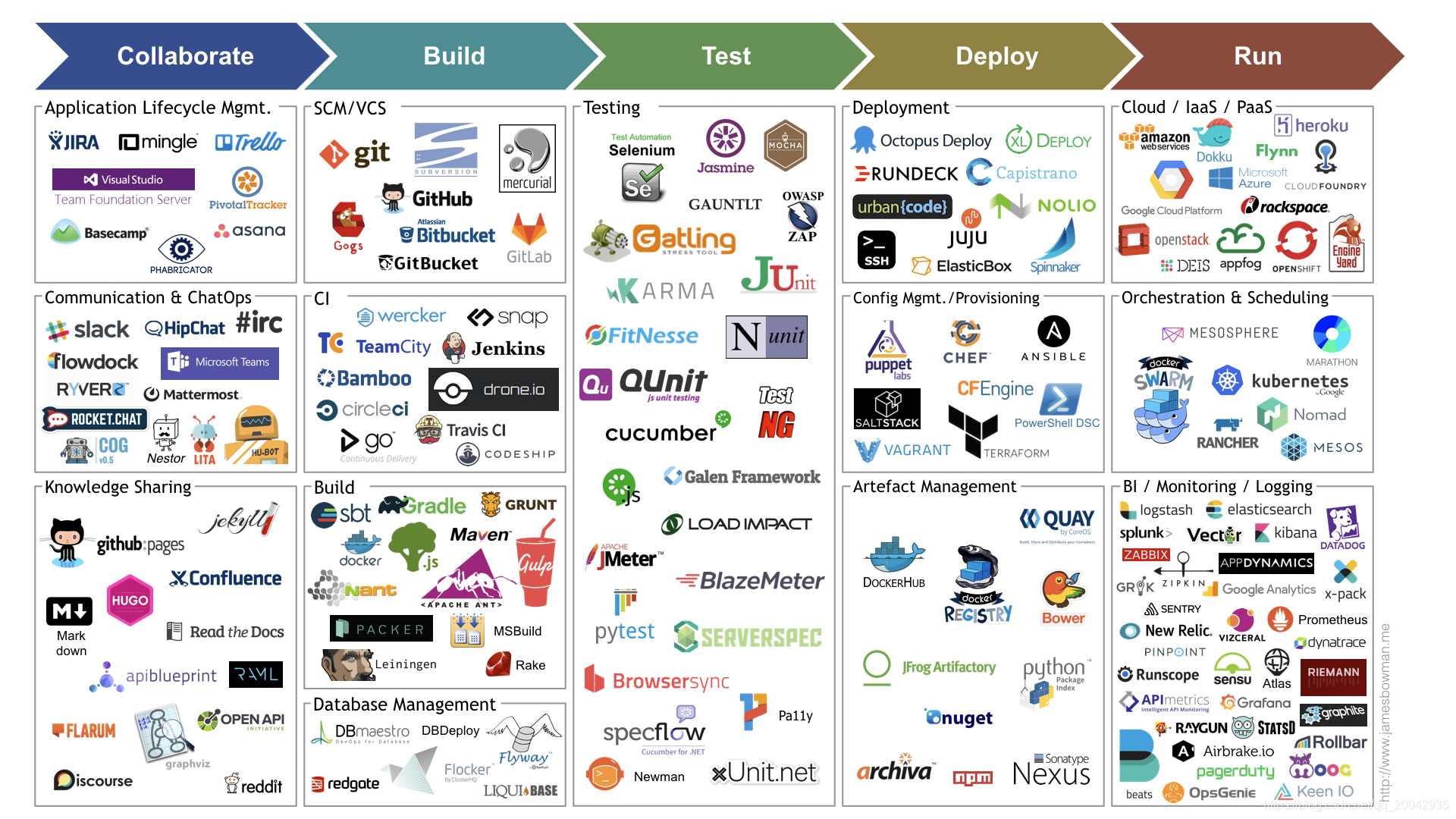

CICD LandSpace

整个工具链工具一览：

第一个阶段collaborate一般是收集需求进行开发，常用的jira或者禅道，沟通交流用钉钉微信，知识分享用confluence wiki等。

build阶段，版本控制工具就是git，开发集成工具等。

test阶段一般是gatling或者jmeter，selenium，junit等。

deploy阶段 vagrant dockerhub nexus等都很常用

run阶段选择熟悉的就好。

为了让这些工具配合起来，就需要Jenkins来统一起来。

Jenkins

Jenkins本质就是java编写的程序。

我们安装Jenkins基于docker，所以确保docker的安装步骤不错。

Jenkins中午安装文档参考：

https://www.jenkins.io/zh/doc/book/installing/

文件已经十分详细了

docker run \
  -u root \
  -d \
  -p 9090:8080 \
  -p 50000:50000 \
  -v jenkins-data:/var/jenkins_home \
  -v /etc/localtime:/etc/localtime:ro \
  -v /var/run/docker.sock:/var/run/docker.sock \
  --restart=always \
  jenkinsci/blueocean

--rm:

关闭时自动删除Docker容器。如果您需要退出Jenkins，这可以保持整洁。

-p 50000:50000：

集群端口号。

/var/jenkins_home：

jenkins的核心文件，所有差异化文件都在这里以文件的方式存储。

-v /var/run/docker.sock:/var/run/docker.sock：

是为了Jenkins容器内可以操作docker进程及相关命令。

表示Docker守护程序通过其监听的基于Unix的套接字。 该映射允许 jenkinsci/blueocean 容器与Docker守护进程通信， 如果 jenkinsci/blueocean 容器需要实例化其他Docker容器，则该守护进程是必需的。 如果运行声明式管道，其语法包含agent部分用 docker；例 如， agent { docker } 此选项是必需的。

jenkinsci/blueocean：

安装的版本是jenkinsci，带blueocean插件，jenkinsci/jenkins是没有插件的。

-v /etc/localtime:/etc/localtime:ro:

容器的运行时间很可能是UTC 0时区，需要run的时候我们设置好。

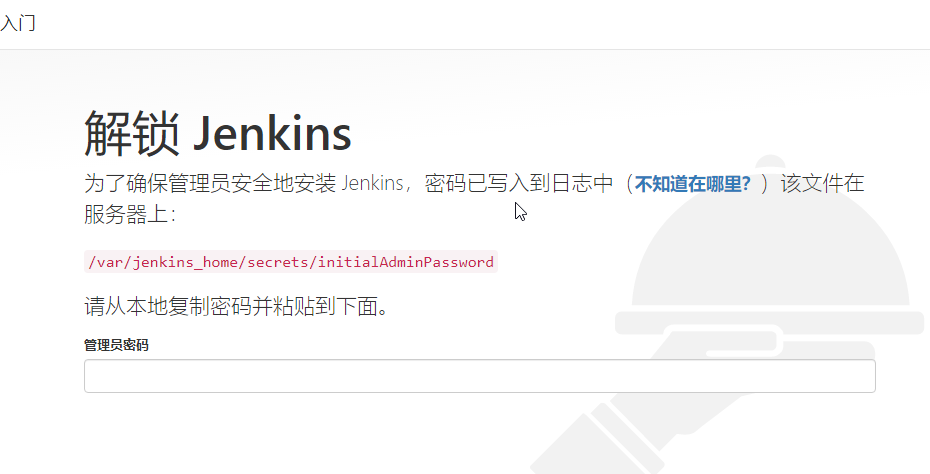

**启动

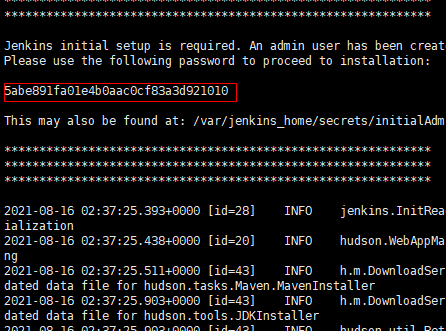

管理员密码在这个目录也可以通过docker命令查看日志：

docker logs 容器id

然后选择安装推荐的插件，jenkins最大的特色就是集成了上千插件形成了庞大的生态。

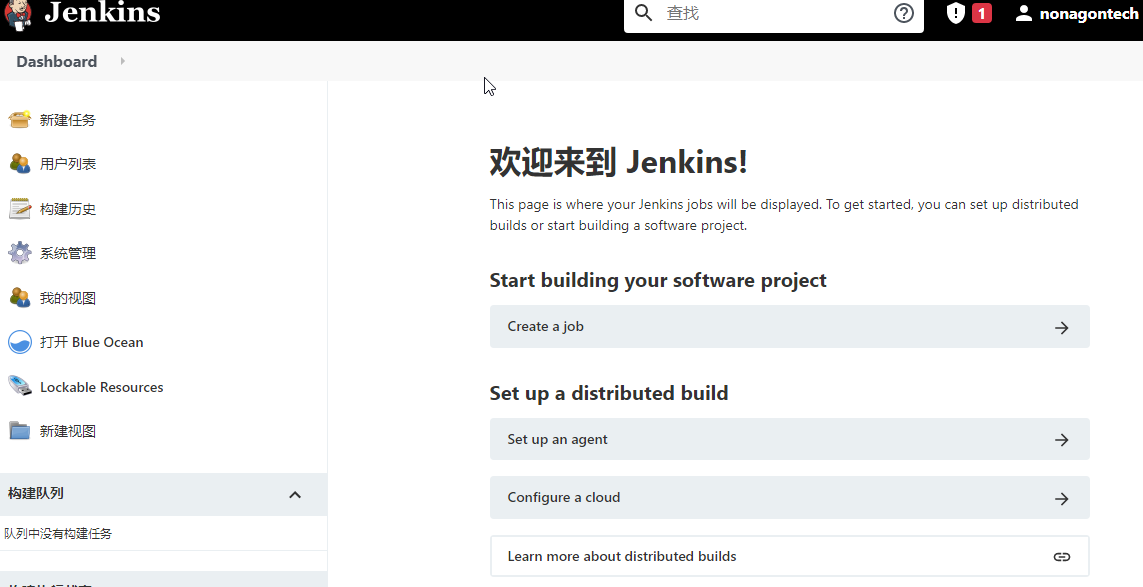

安装完成登录进入工作台：

如图，构建新项目就从新建项目开始，可以在系统管理中配置用户相关信息，插件和查看日志等，主要就是blue ocean查看我们构建的流程。

jenkins应用

目标：

代码在本地修改----提交到远程git----触发jenkins整个自动化构建流程（打包，测试，发布，部署）。

步骤：

1. idea创建Spring Boot项目
2. VCS - 创建git 仓库
3. gitee创建一个空仓库(gitlap是内网，Jenkins是外网，这种情况gitlab要暴露一个公网端口)
4. idea提交内容到gitee
5. 开发项目基本功能，并在项目中创建一个Jenkinsfile文件

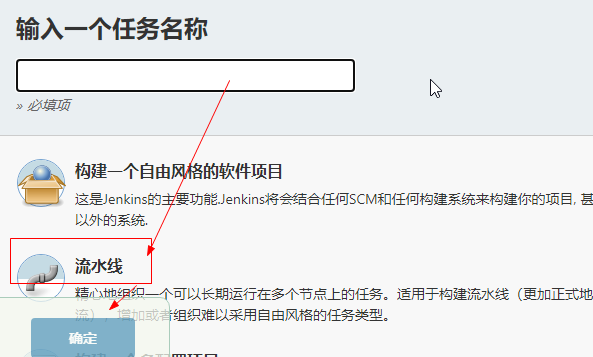

6. 创建一个名为 cicdtest的流水线项目，使用项目自己的流水线

Jenkins的工作流程

1. 先定义一个流水线项目，指定项目的git位置

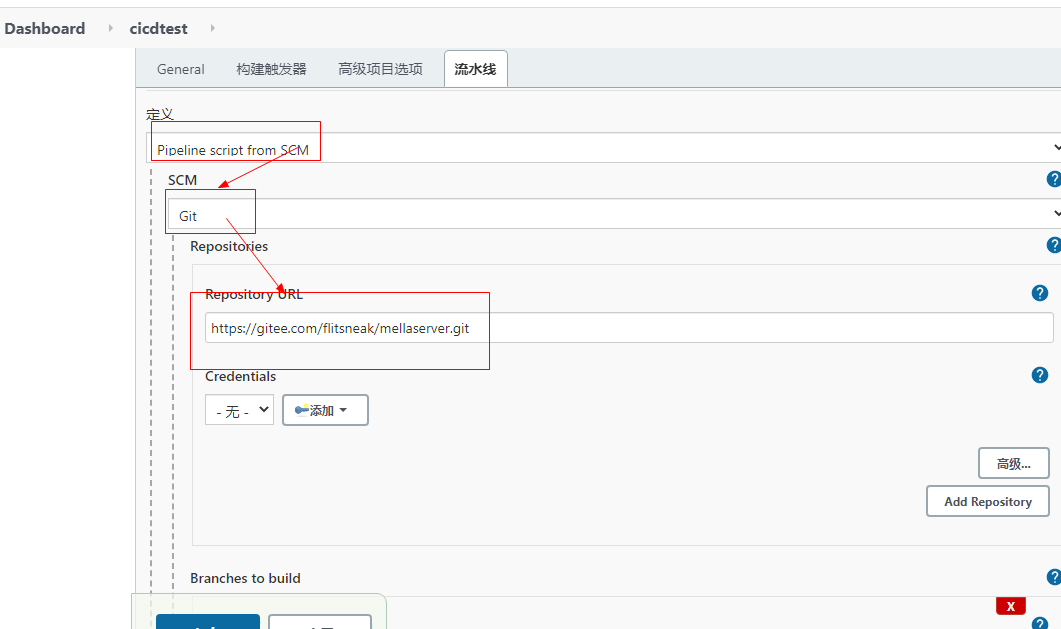

   然后配置项目来源为SCM Git，添加URL后，Jenkins会自动拉取远程代码进行流水线构建。（实际我使用的是Generic Webhook，这个会监听所有分支提交然后正则匹配拉取分支部署，所谓的Jenkins拉取代码实际是一次post请求，里面包含了我们所熟悉的各种json格式信息，git信息）

   流水线启动后流程：

2. 先去git位置自动拉取代码

3. 解析拉取代码里面的Jenkinsfile文件

4. 按照Jenkinsfile指定的流水线开始加工项目

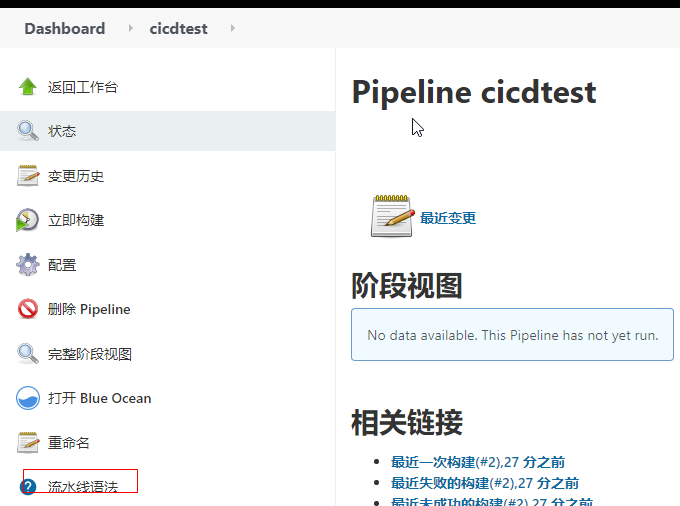

目前还没有Jenkinsfile，需要在项目根目录新建一个Jenkinsfile。Jenkinsfile有声明式和脚本式，主流还是声明式，用的是groovy的语法。

参考文档：https://www.jenkins.io/zh/doc/book/pipeline/

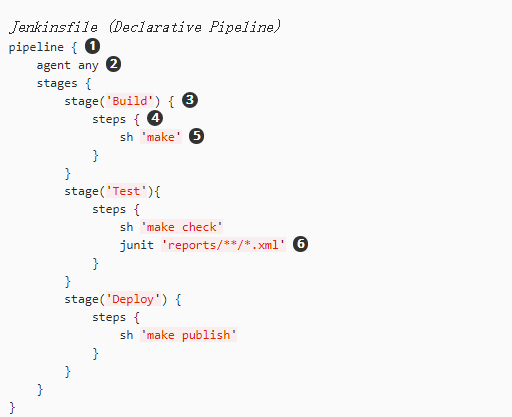

文档里给了示例：

一个pipeline中分了很多stage，每个stage中分step去做相应的事。

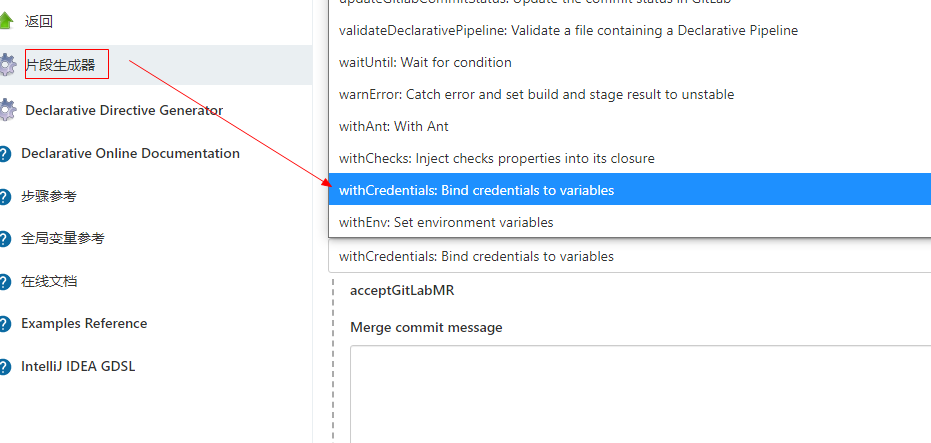

至于每个阶段可以做什么事情，Jenkins可以自动帮我们生成相应片段：

所有可以简单应用编写下我们的Jenkinsfile：

pipeline{

    //任何一个代理可用即可执行
    agent any
    //定义一些环境信息
    environment {
      hello = "mella"
    }

    //定义流水线的加工流程
    stages {
        //
        stage('代码编译'){
            steps {
               echo "编译...."
               echo "$hello"
               sh 'pwd && ls -alh'
               sh 'printenv'
               sh 'echo ${GIT_BRANCH}'
            }
        }
        stage('测试'){
            steps {
              echo "测试...."
            }
        }
    }
}

打开blue ocean查看：

可以看到我们打印出的环境信息：

WORKSPACE=/var/jenkins_home/workspace/cicdtest

1. 每个新建的项目都有一个workspace

BUILD_NUMBER=5

1. 第五次构建

WORKSPACE_TMP=/var/jenkins_home/workspace/cicdtest@tmp

1. 临时工作目录

还有其他很多环境信息。

Jenkins环境和自动触发

现在流水线问题解决了，还有的问题是，如果我们的springboot项目启动没有相应的环境要怎么办？如何自动触发Jenkins拉取git项目？

gitee为例子，远程构建触发：

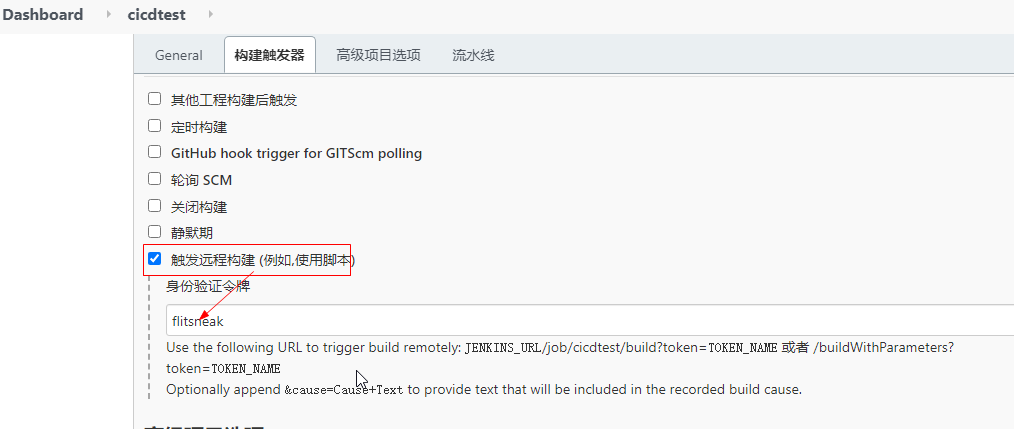

从Jenkins主页面选择构建历史进入我们之前构建的项目，然后配置我们的构建触发器。

身份验证令牌随便写。

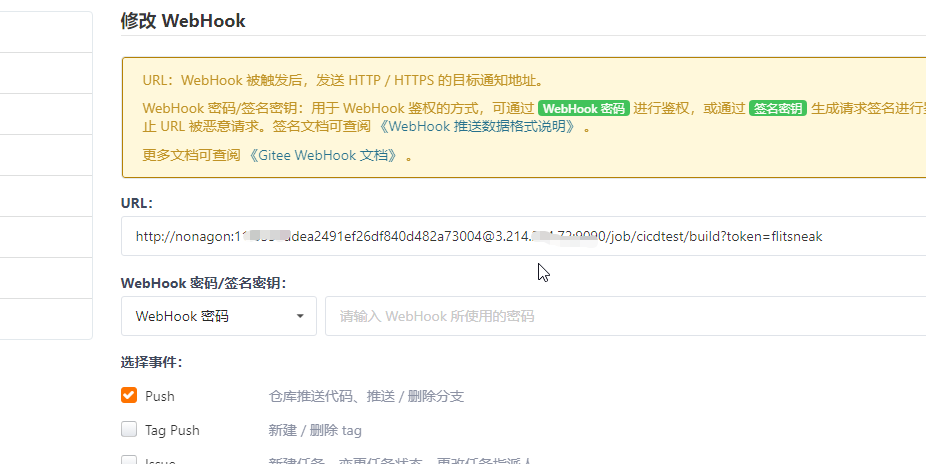

需要在gitee上配置钩子，这样当你提交代码后会触发gitee的钩子，这个钩子配置的就是Jenkins对应的地址，等于说提交代码到gitee后gitee会通知Jenkins，jenkins收到通知就会去gitee拉取代码。（gitee如果是私库，需要配置Jenkins的credential，一般也就是gitee的账号密码）

钩子填写遵循官方要求：

Use the following URL to trigger build remotely: JENKINS_URL/job/cicdtest/build?token=TOKEN_NAME 或者 /buildWithParameters?token=TOKEN_NAME
Optionally append &cause=Cause+Text to provide text that will be included in the recorded build cause.
Generic Webhook和这个也不一样，注意参照提示要求。

效果如上，选择的是push才会触发钩子，也可自行适配。

可以看到URL有点奇怪，其实是 用户名:API Token

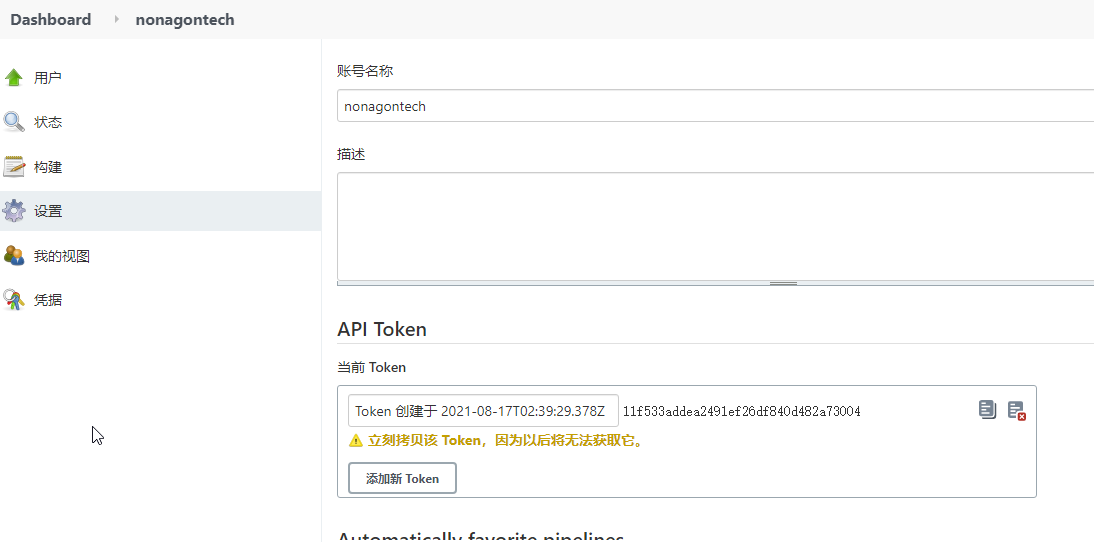

关于用户名和token，在jenkins的系统设置-->管理用户-->设置中生成：

token只显示一次，及时保存。

显示表明远程触发成功。

这时候，当我们代码一提交就会显示触发成功。

环境问题

解决环境问题，要么是直接打包一个大docker里面包含了所有的运行环境，要么在jenkins中集成配置环境，还有一种方式是使用docker临时环境。

官方文档给了示例：

pipeline {
    //如果为none，下面每个stage都必须指定具体的
    agent none
    stages {
        stage('Back-end') {
            agent {
                docker { image 'maven:3-alpine' }
            }
            steps {
                sh 'mvn --version'
            }
        }
        stage('Front-end') {
            agent {
                docker { image 'node:7-alpine' }
            }
            steps {
                sh 'node --version'
            }
        }
    }
}

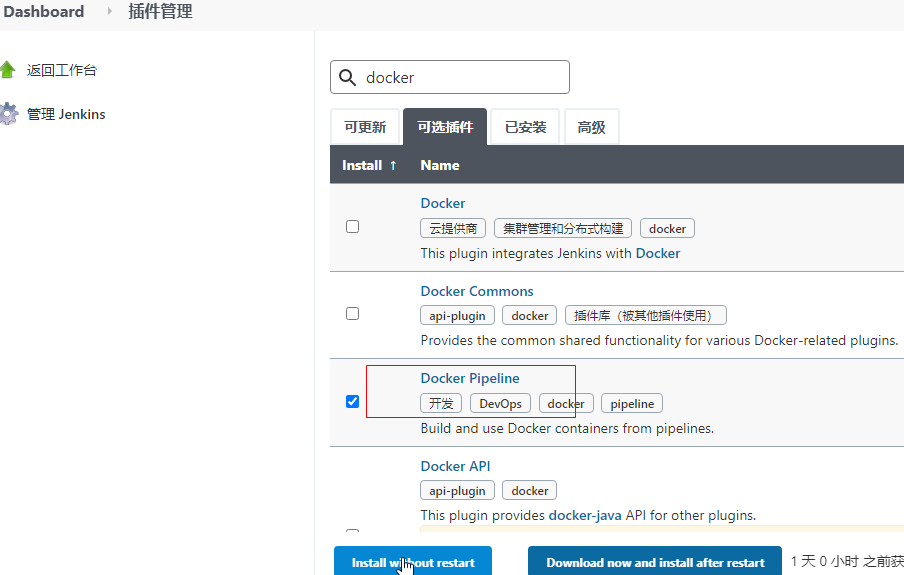

当使用自定义执行环境时，jenkins需要安装docker pinpline插件：

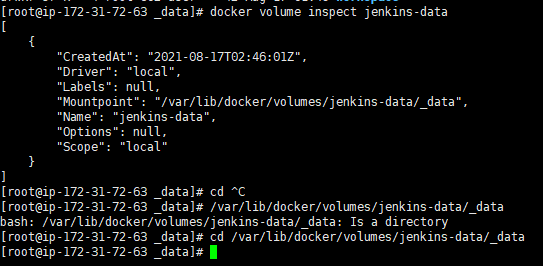

至于插件安装，我们挂载的目录/var/lib/docker/volumes/jenkins-data/_data 下有plugins目录就是我们所有的插件，也可以下载插件包手动导入jenkins插件管理。

推荐插件安装

上面提到了插件安装docker pipeline，下面列举推荐的插件：

Docker Pipeline && Docker

安装Docker Pipeline会自动安装docker相关的 这个允许我们自定义agent使用docker环境

Git Parameter

解析git参数，允许我们选择分支进行构建

Active Choices

可以做到参数的级联选择

Generic Webhook Trigger

通用的webhook触发器，构建更强大的webhook功能

Role-based Authorization Strategy

RBAC权限指定，给一个用户精确指定权限

List Git Branches Parameter

列出分支参数

Build With Parameters

基于自定义参数构建

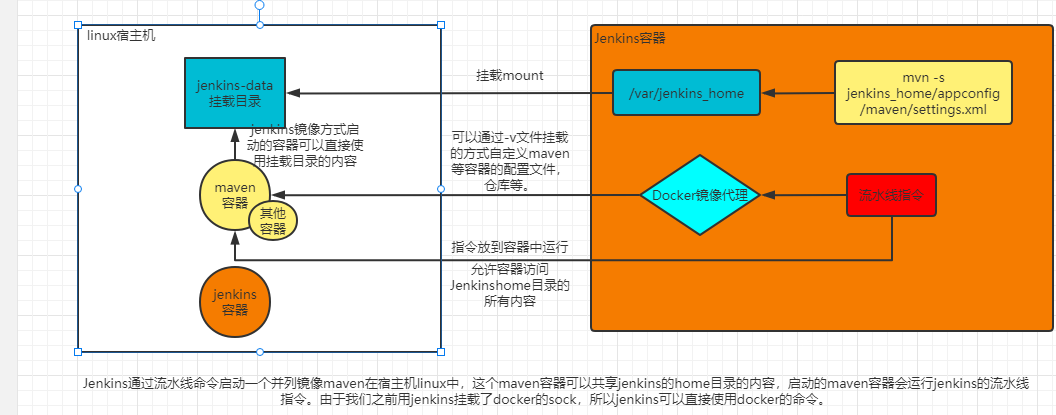

自定义环境原理

这里自定义maven仓库和配置文件通过-v挂载的方式实现，实现该方式的手段有两种，一是挂载linux的文件，二是直接使用jenkins的home目录的文件。要选择直接使用jenkins的home目录，这样方便jenkins整体移植。

所以可以在jenkins的挂载目录jenkins-data/_data外创建配置文件进行相应配置。

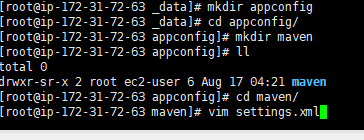

以root用户进入到挂载的文件夹

然后复制粘贴如下配置：

<?xml version="1.0" encoding="UTF-8"?>
<settings xmlns="http://maven.apache.org/SETTINGS/1.0.0"
          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
          xsi:schemaLocation="http://maven.apache.org/SETTINGS/1.0.0
http://maven.apache.org/xsd/settings-1.0.0.xsd">
    <!-- localRepository
    | The path to the local repository maven will use to store artifacts.
    |
    | Default: ${user.home}/.m2/repository
    <localRepository>H:\Devsoft\apache-maven-3.6.1\repository</localRepository>
    用户目录下的.m2是所有jar包的地方; maven容器内jar包的位置
    -->
    <localRepository>/root/.m2</localRepository>
    <pluginGroups>
    </pluginGroups>
    <proxies>
    </proxies>
    <servers>
    </servers>
    <mirrors>
        <mirror>
            <id>nexus-aliyun</id>
            <mirrorOf>central</mirrorOf>
            <name>Nexus aliyun</name>
            <url>http://maven.aliyun.com/nexus/content/groups/public</url>
        </mirror>
    </mirrors>
    <profiles>
        <profile>
            <id>jdk-1.8</id>
            <activation>
                <activeByDefault>true</activeByDefault>
                <jdk>1.8</jdk>
            </activation>
            <properties>
                <maven.compiler.source>1.8</maven.compiler.source>
                <maven.compiler.target>1.8</maven.compiler.target>
                <maven.compiler.compilerVersion>1.8</maven.compiler.compilerVersion>
            </properties>
        </profile>
    </profiles>
</settings>

流水线可以这样写：

stage('maven编译'){
            agent {
                docker {
                     image 'maven:3-alpine'
                     args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2'
            //       args  '-v /a/settings.xml:/app/settings.xml'
            //       docker run -v /a/settings.xml:/app/settings.xml
                         }
              }
            steps {
             //git下载来的代码目录下
               sh 'pwd && ls -alh'
               sh 'mvn -v'
             //打包，jar.。默认是从maven中央仓库下载。 jenkins目录+容器目录；-s指定容器内位置
             //只要jenkins迁移，不会对我们产生任何影响
             //workdir
             //每一行指令都是基于当前环境信息。和上下指令无关
               sh 'mvn clean package -s "/var/jenkins_home/appconfig/maven/settings.xml"  -Dmaven.test.skip=true '
             //jar包推送给maven repo ，nexus
              }
//原理： jenkins在解析流水线期间，可以任意访问jenkins家目录的位置和相关环境信息

args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2':

maven依赖的jar包挂载到对应位置，这样多次构建同一个项目无需再次重复下载jar包。

但是这样依然会报错，这涉及到了临时容器的问题

临时容器问题

临时容器导致的问题

1. 第一次检出代码，默认在 /var/jenkins_home/workspace/cicdtest （这个才是实际的工作空间，也就是我们项目存储在jenkins的地址）
2. 但是当使用docker临时agent的时候，每一个临时容器运行又分配临时目录 /var/jenkins_home/workspace/cicdtest@1；这里面放到就是上面workspace/cicdtest的内容
3. 在临时容器里面运行的mvn package命令时，实际所有maven命令操作都会在这个/var/jenkins_home/workspace/cicdtest@1临时目录进行操作
4. package包实际是打到了 /var/jenkins_home/workspace/cicdtest@1 位置 ，最大的问题是临时目录用完就删除了，我们打的包实际也消失了。
5. 当我们走到下一步进行打包镜像时，实际又是在 /var/jenkins_home/workspace/cicdtest这个实际工作目录
6. 但是这个位置没有运行过 mvn clean package ，没有生成target。

总结就是我们执行maven命令的工作地址是个临时目录，执行完命令相当于什么都没有做所以会报错。

为了解决这个问题，就不要在临时空间进行操作，直接cd到真实的工作目录执行命令。

pipeline{

    //任何一个代理可用即可执行
    agent any
    //定义一些环境信息
    environment {
      hello = "mella"
      WS = "${WORKSPACE}"
    }

    //定义流水线的加工流程
    stages {
        //
        stage('环境检查'){
            steps {
               echo "$hello"
               sh 'pwd && ls -alh'
               sh 'printenv'
               sh 'echo ${GIT_BRANCH}'
            }
        }
        stage('maven编译'){
            agent {
                docker {
                     image 'maven:3-alpine'
                     args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2'
            //                     args  '-v /a/settings.xml:/app/settings.xml'
                                //docker run -v /a/settings.xml:/app/settings.xml
                         }
              }
            steps {
             //git下载来的代码目录下
               sh 'pwd && ls -alh'
               sh 'mvn -v'
             //打包，jar.。默认是从maven中央仓库下载。 jenkins目录+容器目录；-s指定容器内位置
             //只要jenkins迁移，不会对我们产生任何影响
               sh "echo 默认的工作目录：${WS}"
             //                sh 'cd ${WS}'
             //workdir
             //每一行指令都是基于当前环境信息。和上下指令无关
               sh 'cd ${WS} && mvn clean package -s "/var/jenkins_home/appconfig/maven/settings.xml"  -Dmaven.test.skip=true '
             //jar包推送给maven repo ，nexus
             //如何让他适用阿里云镜像源
              }
        }
        stage('生成镜像'){
            steps {
                echo "打包..."
                //检查Jenkins的docker命令是否能运行
                sh 'docker version'
                sh 'pwd && ls -alh'
                sh 'docker build -t mella-test .'
                //镜像就可以进行保存
               }
        }
        stage('部署'){
            steps {
                echo "部署..."
                sh 'docker rm -f java-devops-demo-dev'
                sh 'docker run -d -p 8888:8888 --name mellaservertest mella-test'
            }
        }
    }
        post {
              failure {
                echo "这个阶段 完蛋了.... $currentBuild.result"
              }
              success {
                echo "这个阶段 成了.... $currentBuild.result"
              }
            }

}

要注意 开始定义了一个全局变量WS = "$"，这个是取出实际环境变量的地址赋值给WS，然后在下面 操作，如果直接在下面使用 cd "$" 进入的仍然是临时目录，而且进入目录和相关操作必须写在一行，不然进入的还是临时目录。

打包镜像就需要用的我们之前编写的Dockerfile，直接copy就可以用了，然后就是部署，首先强制删除以前的镜像再部署新镜像。

post是后置处理，当任何一个阶段出错都会报错，也可以单独配置到某一个阶段。

目前为止简单的CICD已经完成了：

其他功能植入

发送邮件通知

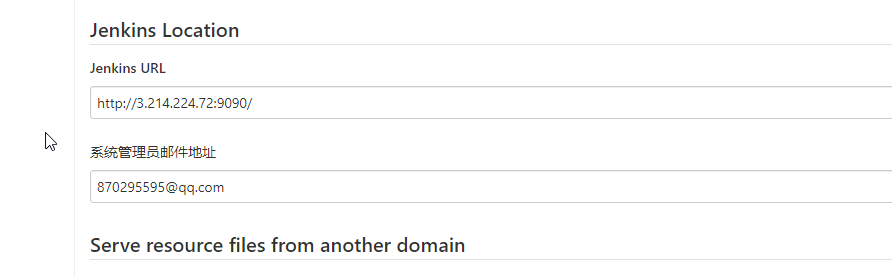

1、首先要在系统配置中加上系统管理员地址，由于现在访问不了gmail，就先用qq代替。

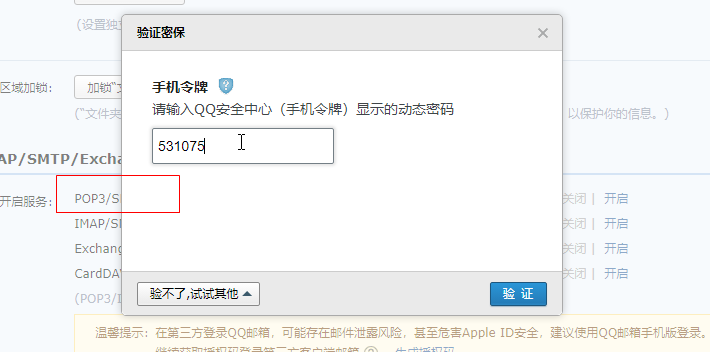

2、然后qq邮箱开启pop3服务：

会获得一串授权码，记得复制，当账户密码用。

3、账号密码各种空能填的都填上

4、邮件模板

emailext body: '''<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>${ENV, var="JOB_NAME"}-第${BUILD_NUMBER}次构建日志</title>
</head>
<body leftmargin="8" marginwidth="0" topmargin="8" marginheight="4"
      offset="0">
<table width="95%" cellpadding="0" cellspacing="0" style="font-size: 11pt;
font-family: Tahoma, Arial, Helvetica, sans-serif">
    <h3>本邮件由系统自动发出，请勿回复！</h3>
    <tr>
        <br/>
        以下为${PROJECT_NAME }项目构建信息</br>
        <td><font color="#CC0000">构建结果 - ${BUILD_STATUS}</font></td>
    </tr>
    <tr>
        <td><br/>
            <b><font color="#0B610B">构建信息</font></b>
            <hr size="2" width="100%" align="center"/>
        </td>
    </tr>
    <tr>
        <td>
            <ul>
                <li>项目名称 ： ${PROJECT_NAME}</li>
                <li>构建编号 ： 第${BUILD_NUMBER}次构建</li>
                <li>触发原因： ${CAUSE}</li>
                <li>构建状态： ${BUILD_STATUS}</li>
                <li>构建日志： <a
                        href="${BUILD_URL}console">${BUILD_URL}console</a></li>
                <li>构建 Url ： <a href="${BUILD_URL}">${BUILD_URL}</a></li>
                <li>工作目录 ： <a
                        href="${PROJECT_URL}ws">${PROJECT_URL}ws</a></li>
                <li>项目 Url ： <a href="${PROJECT_URL}">${PROJECT_URL}</a>
                </li>
            </ul>
            <h4><font color="#0B610B">最近提交</font></h4>
            <ul>
                <hr size="2" width="100%"/>
                ${CHANGES_SINCE_LAST_SUCCESS, reverse=true, format="%c", changesFormat="
                <li>%d [%a] %m
                </li>
                "}
            </ul>
            详细提交: <a href="${PROJECT_URL}changes">${PROJECT_URL}changes</a><br/>
        </td>
    </tr>
</table>
</body>
</html>''', subject: '${ENV, var="JOB_NAME"}-第${BUILD_NUMBER}次构建日志', to: 'flitsneak@gmail.com'

一般来说通知要通知到jira，禅道或者钉钉等。

发布版本到镜像仓库

发布镜像到镜像仓库，发布版本。
阿里云举例，实际应用的是aws的ECR，但是ECR操作太简单了，所以以阿里云的ACR为例。

首先是开通个人镜像仓库：

然后设置登录镜像仓库的密码，接着创建一个镜像仓库。

可以看到支持很多仓库自动构建镜像，我们不选择这种方式而是选择本地仓库手动确认生成镜像。

然后会看到阿里云推送镜像的指令：

#登录阿里云
docker login --username=flits**** registry.cn-beijing.aliyuncs.com
#推送镜像
docker tag [ImageId] registry.cn-beijing.aliyuncs.com/flitsneak/mellaserver:[镜像版本号]
docker push registry.cn-beijing.aliyuncs.com/flitsneak/mellaserver:[镜像版本号]

实际写法：

docker login -u ${ALIYUN_USR} -p ${ALIYUN_PSW}   registry.cn-beijing.aliyuncs.com

docker tag cicdtset registry.cn-beijing.aliyuncs.com/flitsneak/mellaserver:${APP_VER}

docker push registry.cn-beijing.aliyuncs.com/flitsneak/mellaserver:${APP_VER}

注意到我们引用了变量代替了账户密码，这个其实是系统的credentials，除了配置系统变量还可以配置阶段变量，先看系统变量如何配置：

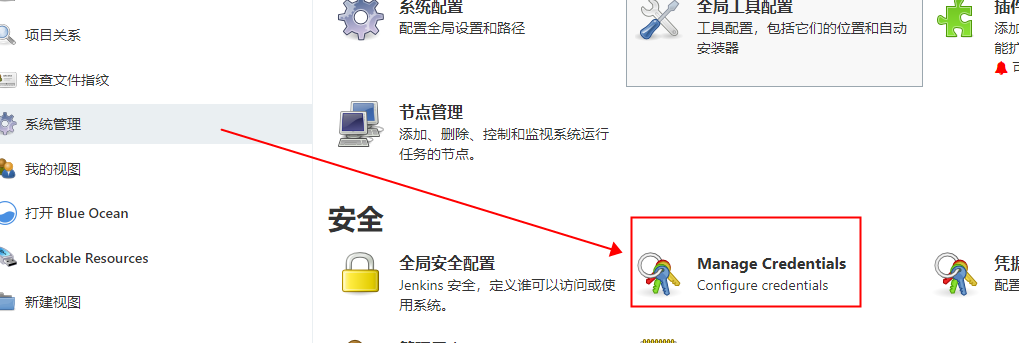

首先进入jenkins，选择系统管理———》Manage Credentials

可以看到我们添加的全局凭据，我们之前设置过gitee私有仓库。

现在添加阿里云镜像仓库：

添加账户密码就可以了，还要命名一个ID方便取引用变量，这样在Jenkinsfile中声明变量：

environment {
      //引用Jenkins配置的全局秘钥信息
      ALITUN=credentials("flistsneakrepo")
    }

取用相应的账户密码就是加对应下划线即可。

至于stage里定义局部credentials使用片段生成器即可。

然后选择separated，给账户密码分别起个引用别名，用的时候直接引用即可。

这样推送镜像就OK了。

还有参数化构建，手动选择input等等太简单就不搞了。

通过脚本及Generic Webhook,可以实现选择部署，这个是个大工程以后待完善。

监听拉取固定分支

Generic Webhook 动态部署。

Q.E.D.
